返回如何快速區分屏蔽電感和非屏蔽電感？

根據磁屏蔽性能，就有屏蔽電感和非屏蔽電感兩種不同的叫法。 因此屏蔽電感中有貼片電感，也有插件電感，反之非屏蔽電感亦然。
屏蔽電感在電感中使用了磁屏蔽或電磁屏蔽方法，使電感導線、回路和線圈免受外界磁場干擾，并減少電感電路產生的電磁場對其他元件產生的影響。大大增強了屏蔽電感的EMC性能。
我們如何快速區分屏蔽電感和非屏蔽電感呢，他們之前有什么區別？

區分屏蔽電感和非屏蔽電感可以從兩個方面來進行。

1、從外觀上區分屏蔽電感和非屏蔽電感。

屏蔽電感外部帶有磁屏蔽結構，所以屏蔽電感從外觀上一定是看不到線圈繞組的。但凡能看到線圈的電感，必然是非屏蔽電感。

注意：看不到線圈的不一定是屏蔽電感，例如帶有熱縮套管的工字電感。

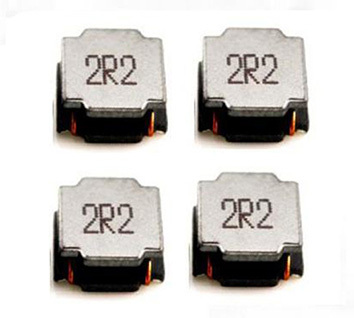

圖1：屏蔽電感——磁膠屏蔽電感

2、從磁路結構上區分屏蔽電感和非屏蔽電感

擁有閉磁路結構的為屏蔽電感：整個閉合磁路都由磁性材料組成，磁阻很小，但是非線性可能比較明顯例如環形磁芯就擁有閉磁路。
具有開磁路的則是非屏蔽電感：其磁路中有較明顯的氣隙，磁阻較大，但是線性比較好.例如U型，EE形磁芯。

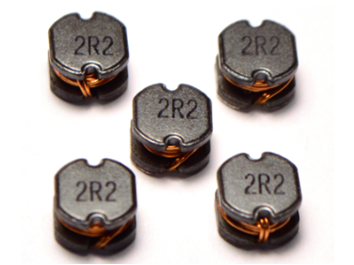

圖2：非屏蔽電感

3：屏蔽電感和非屏蔽電感性能上的區別

由于存在磁屏蔽結構，相比于非屏蔽電感，在相同電感及工作電流要求下，屏蔽電感的體積會略大于非屏蔽電感。
對比電感參數一定程度上可以區分屏蔽電感和非屏蔽電感
增益屏蔽電感的主要系列包括：一體成型電感HMS系列，屏蔽功率電感RH，RH-R,RH-D系列、磁膠屏蔽電感NR系列以及疊層結構的屏蔽電感FCI，PI系列。
增益非屏蔽電感主要集中于插件電感，例如DR系列，R系列棒形電感，貼片式非屏蔽電感主要是CD系列。

屏蔽電感主要用于有較高EMC要求的電路中，通常涉及信號傳輸，精確計算等功能模塊，產品例如智能手機等通訊設備，計算機，顯示器，電子儀表，醫療電子設備等。
