    CD功率電感

    首頁 > 產品中心 > CD功率電感

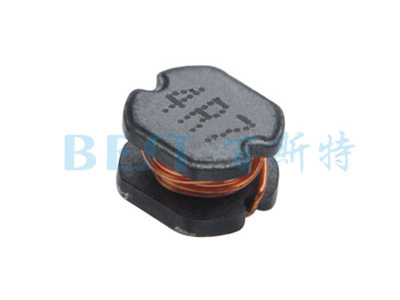

    CD32貼片電感

    CD32貼片電感的特點包括出色的焊接性和耐環境性,適用于回流焊。高飽和電流,高品質,高能量儲存和低電阻之特性。表面貼裝小型功率電感,體積小,薄型,高能量存儲。
    2018-11-23 14:20:44
    咨詢服務熱線:
    400-735-2288
    產品詳情

    CD32貼片功率電感封裝尺寸圖

    CD32貼片功率電感封裝尺寸圖

    TYPE(規格型號) A B C D E F G
    CD32 3.0±0.3 2.1±0.3 3.5±0.3 1.0 1.6 3.5 0.8
    CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4 1.75 4.5 1.2
    CD53 5.2±0.3 3.0±0.3 5.8±0.3 2.1 2.15 5.5 1.7
    CD54 5.2±0.3 4.5±0.3 5.8±0.3 2.1 2.15 5.5 1.7
    CD75 7.0±0.3 5.0±0.3 7.8±0.3 2.5 3.0 7.5 2.0

    ?

    CD32貼片功率電感參數

    型號 電感值(μH) DCR (Max) 直流電阻?(Ω) IDC (Max)額定電流(A) ?? 測試頻率(kHz)
    CD32-1.0uH/M 1.0 0.045 2.20 100
    CD32-1.2uH/M 1.2 0.055 2.00 100
    CD32-1.5uH/M 1.5 0.055 1.80 100
    CD32-1.8uH/M 1.8 0.09 1.70 100
    CD32-2.2uH/M 2.2 0.09 1.60 100
    CD32-2.7uH/M 2.7 0.10 1.58 100
    CD32-3.3uH/M 3.3 0.11 1.40 100
    CD32-4.7uH/M 4.7 0.15 1.30 100
    CD32-5.6uH/M 5.6 0.20 1.20 100
    CD32-6.8uH/M 6.8 0.22 1.10 100
    CD32-8.2uH/M 8.2 0.24 1.00 100
    CD32-10uH/M 10 0.27 0.90 100
    CD32-15uH/M 15 0.42 0.70 100
    CD32-22uH/M 22 0.68 0.60 100
    CD32-27uH/M 27 0.80 0.50 100
    CD32-33uH/M 33 0.80 0.45 100
    CD32-39uH/M 39 1.00 0.40 100
    CD32-47uH/M 47 1.20 0.30 100
    CD32-56uH/M 56 1.40 0.28 100
    CD32-68uH/M 68 1.80 0.25 100
    CD32-82uH/M 82 2.10 0.22 100
    CD32-100uH/M 100 2.40 0.20 100
    CD32-220uH/M 220 6.00 0.15 1MHz
    CD32-330uH/M 330 8.00 0.15 1MHz
    CD32-560uH/M 560 14.40 0.10 1MHz
    CD32-680uH/M 680 23.00 0.10 1MHz
    ? ? ? ? ?
    Remark:? ●? MTolerance: N:±30% , M:±20% , ? ?K:±10% ? ?
    ?????????????? ●? Inductance Tested : ? ?1uH~100uH at 100kHz,0.25Vrms , 220uH~680uH at 1MHz/0.25V (20℃)
    ?????????????? ●? IDC: DC current at ? ?which the inductance drops approximate 20% from its value without current
    ?????????????? ●? Operating? Temperature : -25℃ ~ +105℃ ? ?
    ?????????????? ●? Measure Equipment: ? ? ?
    ??????????????????? INDUCTANCE : Agilent ? ?HP-4284A , HP-4285A ? ?
    ??????????????????? IDC : Agilent ? ?HP-4284A+HP-42841A ? ? ?
    ??????????????????? DCR : CHEN HWA 502A ? ? ?
