貼片電感一般由骨架、屏蔽罩、封裝材料、繞組、磁心或鐵心等構件組成，不過貼片電感是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。這種電感稱為自感(self-inductance)。其次在貼片電感工作原理中的電感量大小，主要取決于線圈的圈數（匝數）、繞制方式、有無磁心及磁心的材料等等。通常線圈圈數越多、繞制的線圈越密集，電感量就越大。接著下面帶大家一起了解下關于貼片電感工作原理如何運作及相關的電感定義等解說。

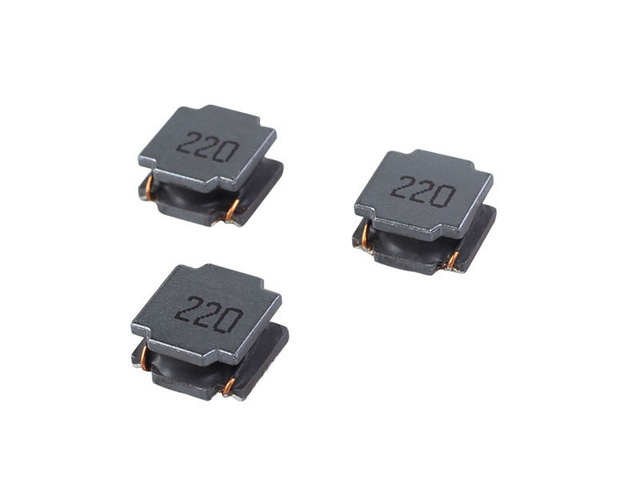

什么是貼片電感?

定義：

貼片電感是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。這種電感稱為自感(self-inductance)，是閉合回路自己本身的屬性。假設一個閉合回路的電流改變，由于感應作用而產生電動勢于另外一個閉合回路，這種電感稱為互感(mutual inductance)，因此電感和電壓之間呈一定的變化比量度。

其次電感中的電感量大小，主要取決于線圈的圈數(匝數)、繞制方式、有無磁心及磁心的材料等等。通常，線圈圈數越多、繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈電感量大;磁心導磁率越大的線圈，電感量也越大。

電感量的基本單位是亨利(簡稱亨)，用字母“H”表示。常用的單位還有毫亨(mH)和微亨(μH)，它們之間的關系是：1H=1000mH 1mH=1000μH.

貼片電感的作用

貼片電感是采用絕緣導線繞制而成的電磁感應元件，在電路當中起到振蕩、延遲、濾波、陷波等作用，因此后置還起到有通直流、阻交流的說法。

(1)阻交流：在交流電路中，電感會起有一定的阻抗功能，電感中產生的直流電壓勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中。因此阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL

(2)通直流：在直流電路中，電感的作用就相當于一根導線，單方面上是不起任何的作用。只有當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感器的特性是通直流、阻交流，頻率越高，線圈阻抗越大。

(3)電感還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。

(4)電感的調諧與選頻作用：電感線圈與電容器并聯可組成LC調諧電路。

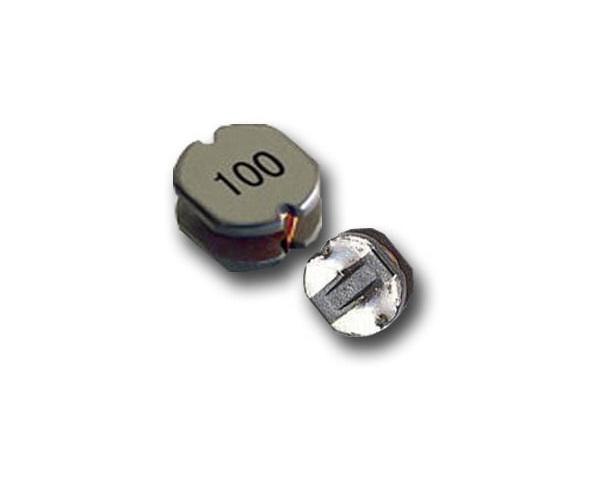

貼片電感工作原理

電感是導線內通過交流電流時，在導線的內部周圍產生交變磁通，導線的磁通量與生產此磁通的電流之比。當電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化;可是當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線。

由楞次定律知道感應電流所產生的磁力線總量要力圖阻止磁力線的變化的。磁力線變化來源于外加交變電源的變化，故從客觀效果看，電感線圈有阻止交流電路中電流變化的特性。而電感器頻率越高，線圈阻抗越大。因此，貼片電感的主要功能是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。

不過關于貼片電感在電路當中起到篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。常見的一般貼片電感與電容一起會形成LC濾波電路，后則電感的直流電通過LC濾波電路，那么交流干擾信號將會被電感變成熱能消耗掉。而且其中的交流干擾信號也還會變成磁感和熱能，頻率較高也會被電感阻抗，因此常規的貼片電感具備抑制濾波頻率的干擾信號。
