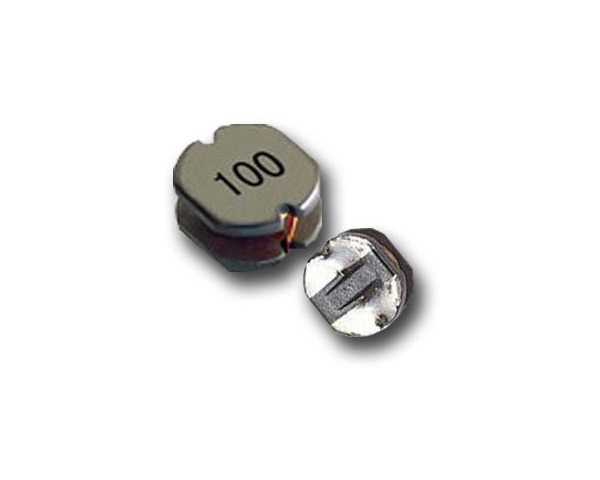

返回貼片工字電感的作用特性有哪些

工字電感的骨架一般由銅芯線圈的繞線支架的構成，其電感實則是電子電路或裝置的屬性之一，利用導線來通過交流電壓、電流，在導線的內部周圍產生交變磁通，目前該產品的用途一般應用在電路的匹配以及質量的控制等場景使用。不過關于工字電感的規格產品是區分比較多的，如根據類型可分為：CD功率電感、疊層電感、屏蔽電感等，后置規格的不同，則所區分的功能特性也是是有所不同的。下面給你們大家概述簡單講下關于常規貼片工字電感的作用特性有哪些。

工字電感的作用特性解析

特性一

工字電感由于體積小，對于在安裝上可大大節省占用空間，而且其電感分布電容較小、自共振頻率較高、特殊導針結構、可不易產生閉路現象。

特性二

出色的焊接性和耐環境性，工字電感可適用于回流焊。其具備高飽和電流，高品質，高能量?jī)?chǔ)存和低電阻等特性。

特性三

振蕩，在開關電路中組成振蕩組件，可作為升壓作用。

特性四

儲能：工字電感在電源中做濾波作用，也即是篩選信號，過濾噪聲，穩定電流及控制電磁波干擾,從而使電顯源更加穩定，是應對EMI的優良選擇。

特性五

抗干抗：工字電感在電源中做扼流圈作用，做差模電感，防止電源中諧波成分污染電網,也阻止電網中的諧波成份干擾到電源，起到穩定的作用。

工字電感的性能參數說明：

1.電感量

工字電感的電感值取決于幾個因素，其中包括結構、鐵芯尺寸、鐵芯材料以及實際的線圈匝數而定。不過電感既有電感值可調的，后置也是有電感值固定的，這兩者的形式不同，對于所應用的電路設計也是有所不同的，所以大家在電感的選型上需注重核實清楚這兩者的標識參數。

2.Q值是什么

Q值是一種衡量電感性能的指標，它是一個無量綱的參數，用于比較振蕩頻率和能量損耗速率。常規工字電感的Q值越高，電感的性能就越接近于理想的無損電感。也就是說，它在諧振電路中的選擇性更好。不過高Q值的另一個好處是損耗低，也就是說電感消耗的能量少，而低Q值會造成帶寬較寬，而且在振蕩頻率處及其附近的諧振幅度較低。

不過工字電感的作用特性還具有阻止交流電通過而讓直流電順利通過的特性，如果它的頻率越高，線圈阻抗越大，后置則對于電流的傳輸穩定性下降。所以一般對于在工字電感的選型上，請依據應用的電路要求選擇，并不是越高頻的電感則性能越好。所以要想發揮好工字電感的作用特性，首要的前提下是必須選型正確，總的一句話來說，不同的產品，后置則對于所應用的場景也是有所不同的。
